應用:鋼鐵、石油、造紙、機械等行業
產品選型:
上一個:QWL球籠式聯軸器
上一個:最后一篇

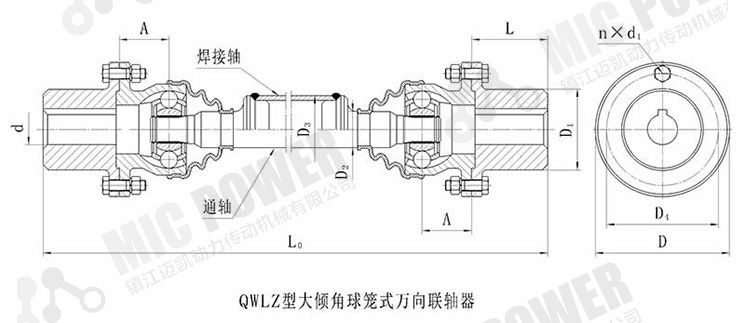

QWLZ型球籠式聯軸器
產品說明:
球籠式萬向聯軸器的特點:
(1)具有緩沖、減振性能,可降低噪聲,自動循環潤滑;
(2)在相同回轉直徑和傾角下,可提高 0.5~1倍的承載能力;
(3)同步性好,即使單球鉸柱塞式萬向聯軸器也可保證同步性;
(4)軸向 x,徑向 y初償量均較大,尤其是軸向 x無需外聯花鍵即可實現;
(5)結構新穎,質量輕,工藝性好,易于批量生產,降低成本;
(6)工作可靠,裝拆方便,便于維護,使用壽命長,不僅是低速重載和常規轉速工況軸系傳動的通用部件,而且也可用于高速傳動。該萬向聯軸器適用范圍廣泛,尤其是適合于大傾角、徑向尺寸受限制工況條件的軸系傳動。球籠式萬向聯軸器是通過球籠外環和星形內環分別與主、從動軸相聯,傳力鋼球的中心都位于通過聯軸器中心的平面內,并裝在由球形外環和星形內環外球面凹槽組成的滾道中,兩個球面的中心與萬向聯軸器的中心重合,為了保證所有鋼球中心都在兩軸軸線間夾角的平分面上,鋼球裝于球籠內,從而保證了聯軸器主、從動軸之間的夾角變化時,傳力點能始終位于夾角的平分線上,因此,球籠式萬向聯軸器主、從動軸間的傳速得以保持同步。

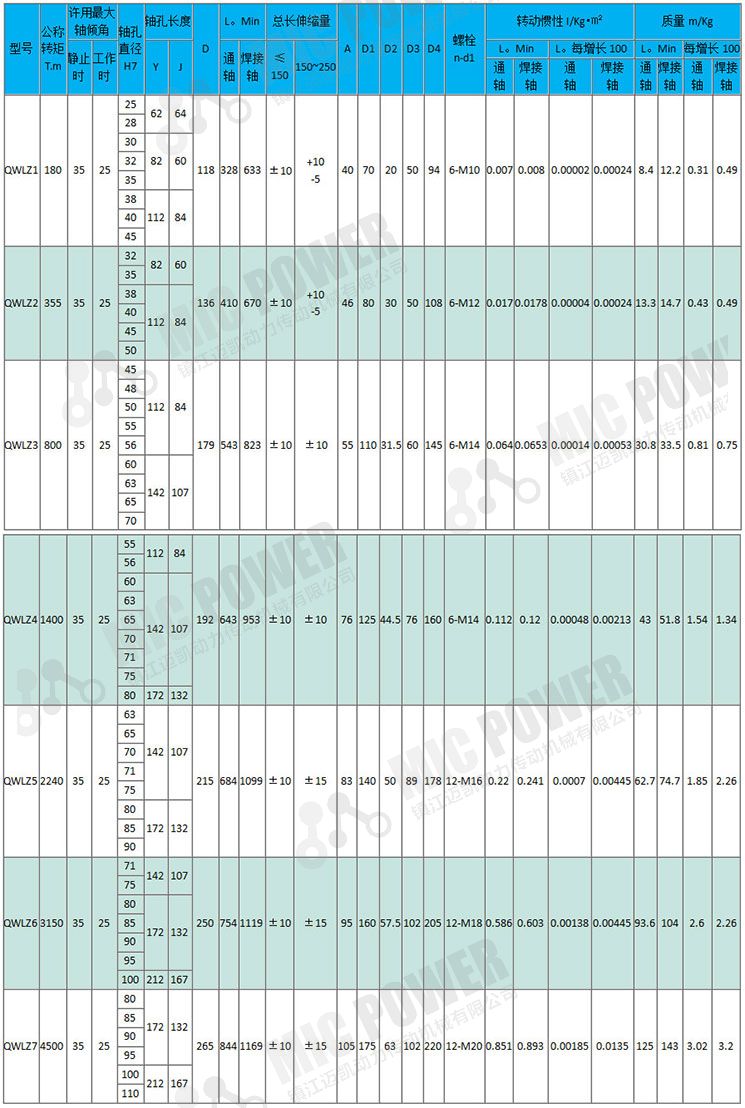

詳細參數:
