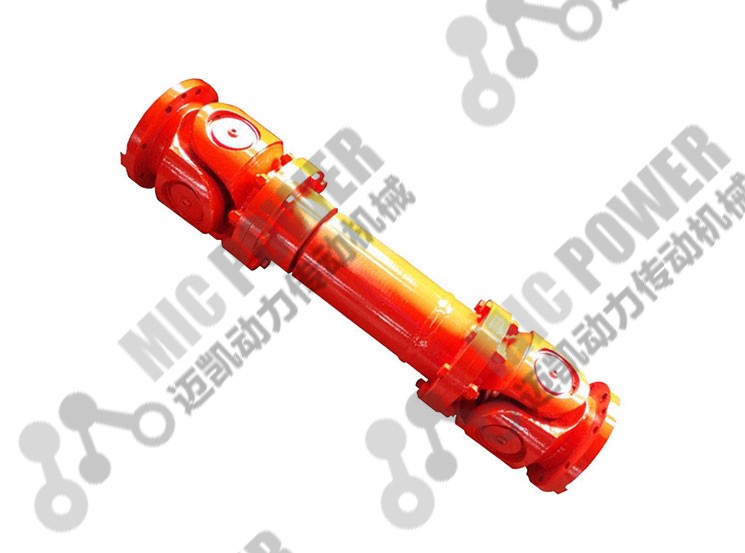

SWC-BF型標準伸縮法蘭式萬向聯軸器

產品說明：

SWC BF型(標準伸縮法蘭式)十字軸式萬向聯軸器介紹：

十字軸式萬向聯軸器是一種常用的聯軸器。利用其結構的特點能使不在同一軸線或軸線折角較大或軸向移動較大的兩軸等角速連續回轉，并可靠地傳遞轉矩和運動

1）裝配時，除去毛刺，清洗所有零件

2）組裝時，須保證中間兩焊接叉頭軸承孔中心線在同一平面上，其允許差不得超過1°, 花鍵副應滑動自如，關節應轉動靈活

3）清洗表面，除法蘭端面，端面鍵涂抹防銹油脂外，其余刷防銹底漆一遍，再噴漆（不得刷漆）。

4）定期潤滑，三個月內每周注油一次，工作條件穩定后，高溫條件下每天注油一次。

5）為了增加萬向聯軸器的使用壽命，每次拆卸時將十字軸調整180度以使十字軸軸頸交替使用

萬向聯軸器的共同特點是角向補償量較大，不同結構型式萬向聯軸器兩軸線夾角不相同，一般≤5°-45°之間。萬向聯軸器利用其機構的特點，使兩軸不在同一 軸線，存在軸線夾角的情況下能實現所聯接的兩軸連續回轉，并可靠地傳遞轉矩和運動。萬向聯軸器大的特點是具有較大的角向補償能力，結構緊湊，傳動效率高。

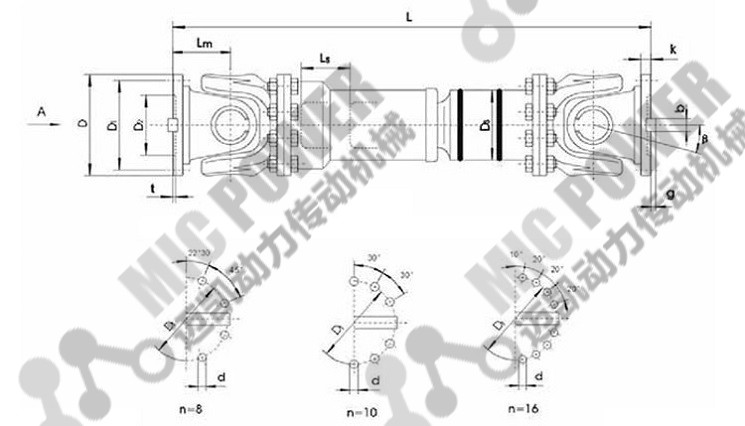

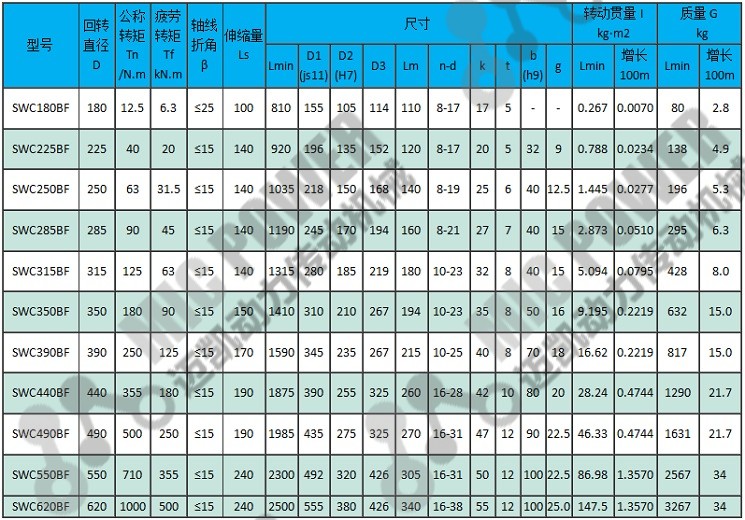

詳細參數：
